浮球液位計規格型號有哪些

浮球液位計在石化、輕工、環保、冶金、建材、化工、食品等行業的液位測量領域有著廣泛應用。為適應各種被測液體的不同化學屬性，浮球液位計通常有標準型浮球液位計和耐酸堿型浮球液位計兩種類型。不同的應用工況，浮球液位計也具有不同的結構尺寸。本文主要結合尺寸圖談?wù)剺?biāo)準型浮球液位計結構尺寸。

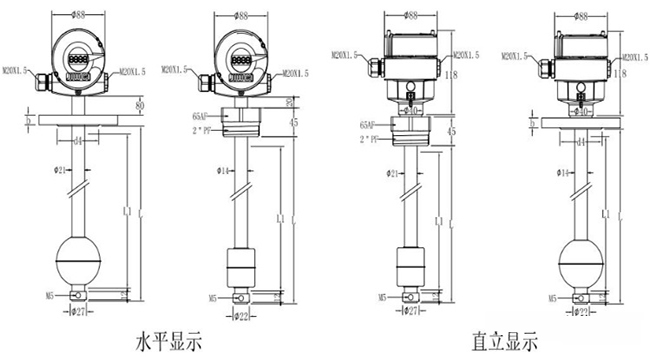

計為標準型浮球液位計的尺寸圖

一般來講，標準型浮球液位計共有四種結構尺寸，如上圖所示。圖中左一和左二為水平顯示，左三和左四為直立顯示。

1、上圖左一型號的浮球液位計，其過程連接為法蘭連接，導桿尺寸為Φ21*2，表頭距離法蘭為80mm，浮球為大球。

2、上圖左二型號浮球液位計，其過程連接為螺紋連接，導桿尺寸為Φ14*1，表頭距離螺紋為20mm，浮球為小球。

3、上圖左三型號的浮球液位計，其過程連接為螺紋連接，導桿尺寸為Φ21*2，浮球為小球，用戶可以從上面看到具體的液位。

4、上圖左四型號的浮球液位計，其過程連接為法蘭連接，導桿尺寸為Φ14*1，浮球為大球。
