側裝式磁翻板液位計如何接線

側裝式磁翻板液位計作為一種就地顯示液們儀表，較之其他液位儀表在現場顯示方面有著獨特的優勢，無需通過拖線纜進行信號遠傳便可以方便地觀測與記錄測量結果，目前該儀表已經廣泛應用于石油、化工等行業，側裝式磁翻板液位計特點是結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。液位計上、下端安裝法蘭與容器相連接構成連通器，透過外部磁翻板或磁翻柱顯示面板便可直接觀察到容器內液位的實際高度。本文針對于側裝式磁翻板液位計安裝遠傳過程中的接線方式進行簡單介紹。

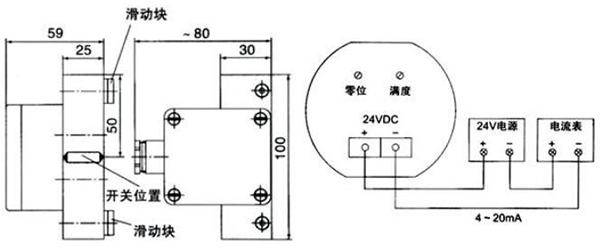

側裝式磁翻板液位計一般是兩線制，4~20毫安信號。其中一種接線方法為：側裝式磁翻板液位計正*接儀表24V輸出端，側裝式磁翻板液位計負*接儀表4~20毫安輸入端的正*，然后儀表的4~20毫安輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做側裝式磁翻板液位計電源。



如果是側裝式磁翻板液位計采用的是四線制，則側裝式磁翻板液位計的電源正負*接供電電源正負*。4~20毫安正負*分別接儀表的4~20毫安輸入端的正負*。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應側裝式磁翻板液位計的正負端子，電源輸出端正負對應儀表的正負。



側裝式磁翻板液位計接線注意事項

鑒于側裝式磁翻板液位計接線出錯，輕則導致測量不準，重則造成儀表?yè)p壞，所以在對側裝式磁翻板液位計進行接線操作時，一定要注意以下幾點：

1、在配線時應避開大容量的變壓器、電動機或干擾源

2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；

3、根據需要連接接地端子；

4、擰緊接線盒的接線端蓋；

5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；
